SurPRO

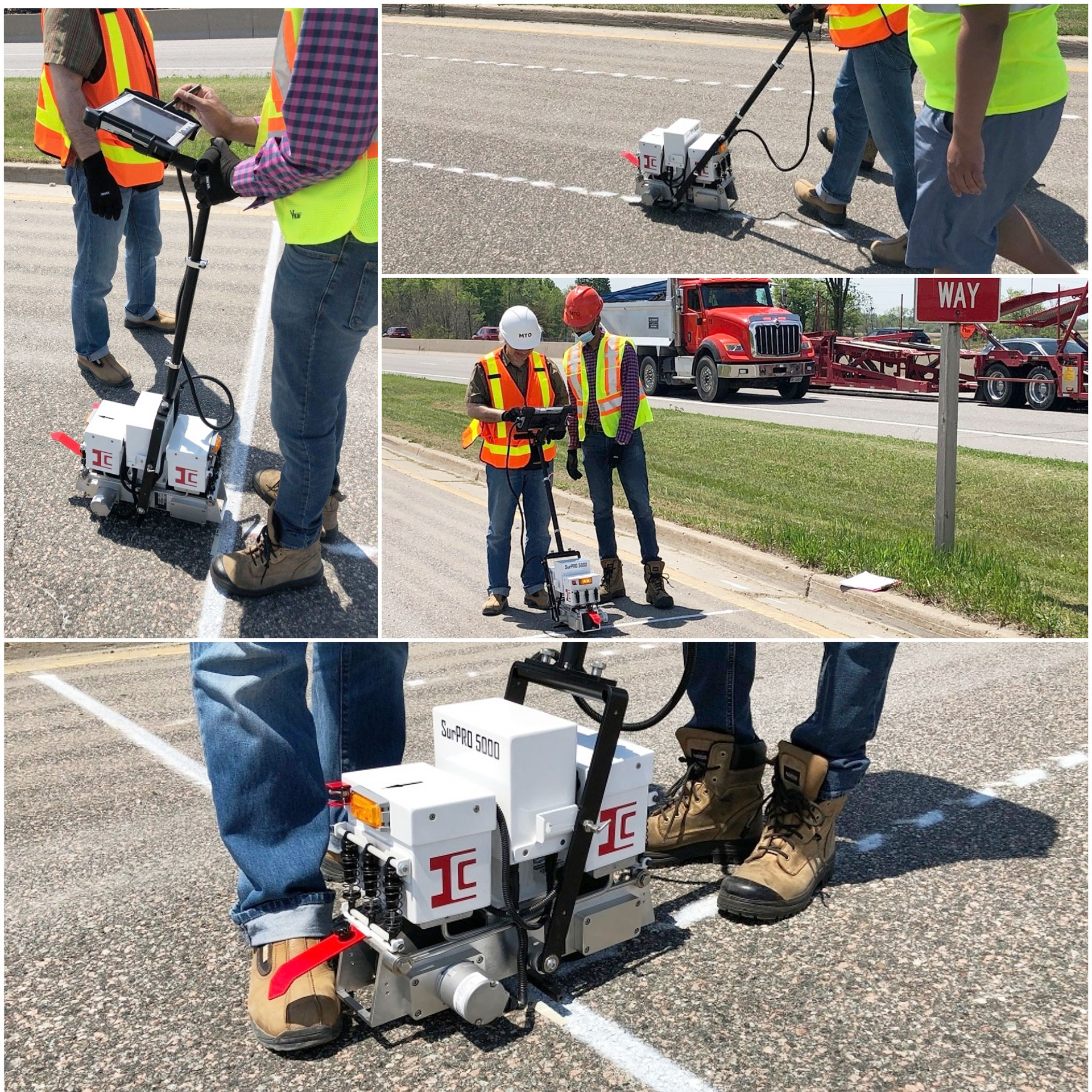

SurPRO 워킹 프로파일러는 도로, 구조물, 활주로, 바닥 등 배치된 모든 표면의 표면 프로파일과 거칠기 특성을 측정하기 위한 매우 정확하고 효과적인 장치입니다. 이는 Class 1 프로파일링 장치이며 특허받은 관성 기술을 사용합니다.

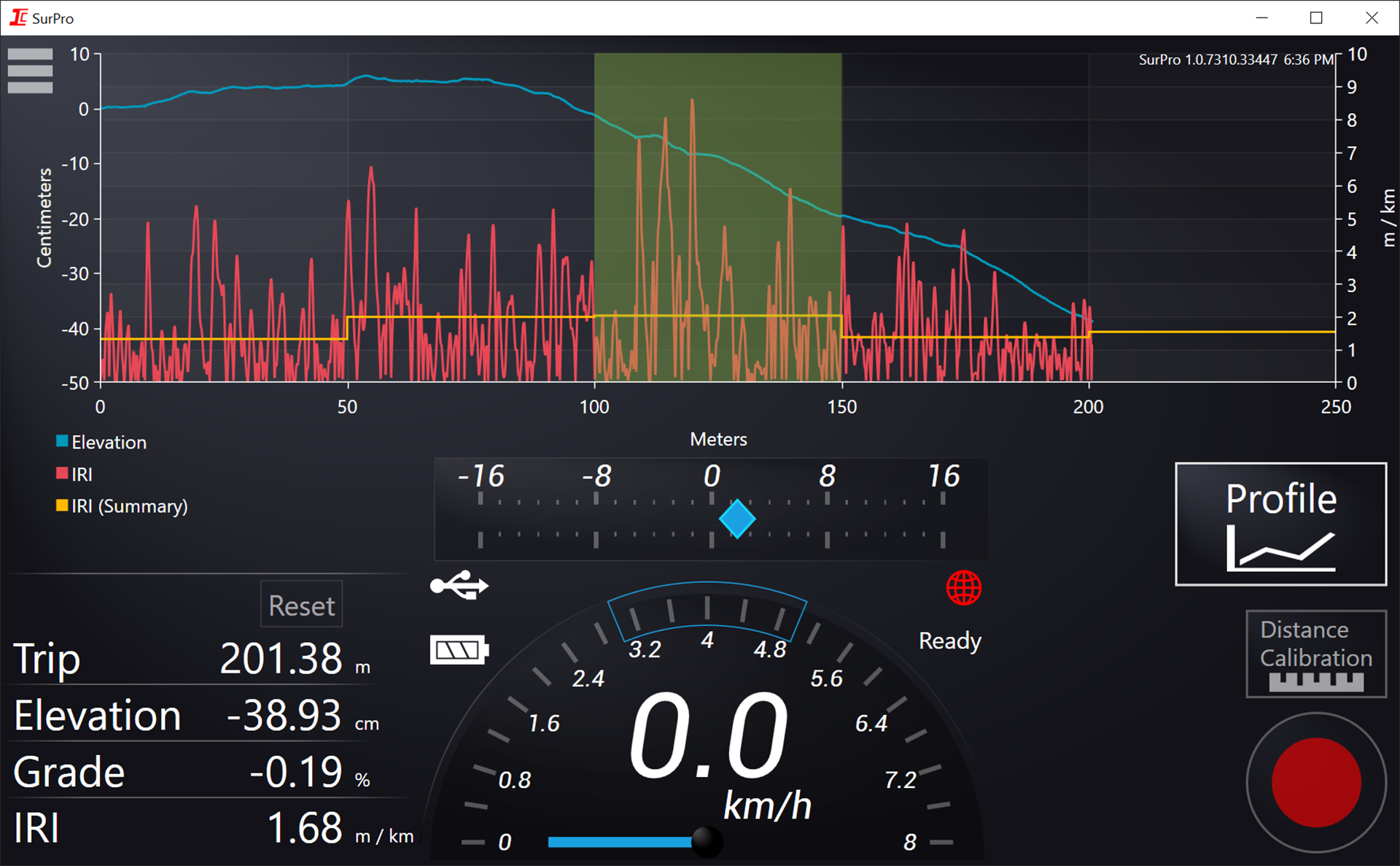

SurPRO는 완전 자동화된 휴대용 장치입니다. 무게는 20kg에 불과합니다. 어느 작업 현장으로든 가져와서 몇 분 안에 데이터를 수집할 수 있습니다. SurPRO는 실제 고도 프로파일을 수집하고, 결과를 표시하고, 데이터를 저장하고, 사용자 구성 분석을 실행하여 프로파일과 여러 거칠기 지수에 대한 수치 및 그래픽 표현을 제공합니다.
SurPRO는 IRI(국제 거칠기 지수), RN(승차 번호), PI(프로필로그래프 지수) 및 보잉 범프 지수를 계산합니다. 이 장치는 배치된 표면에 대한 고도 및 경사 정보는 물론 세로 및 가로 프로파일을 모두 수집합니다.

특징

• Class 1 프로파일링 성능
• 세로 및 가로 프로파일에 대한 완전 자동화된 데이터 수집
• 휠 간격은 250mm, 12″, 300mm 등 여러 ASTM 표준을 지원
• 샘플 거리 간격: 1mm

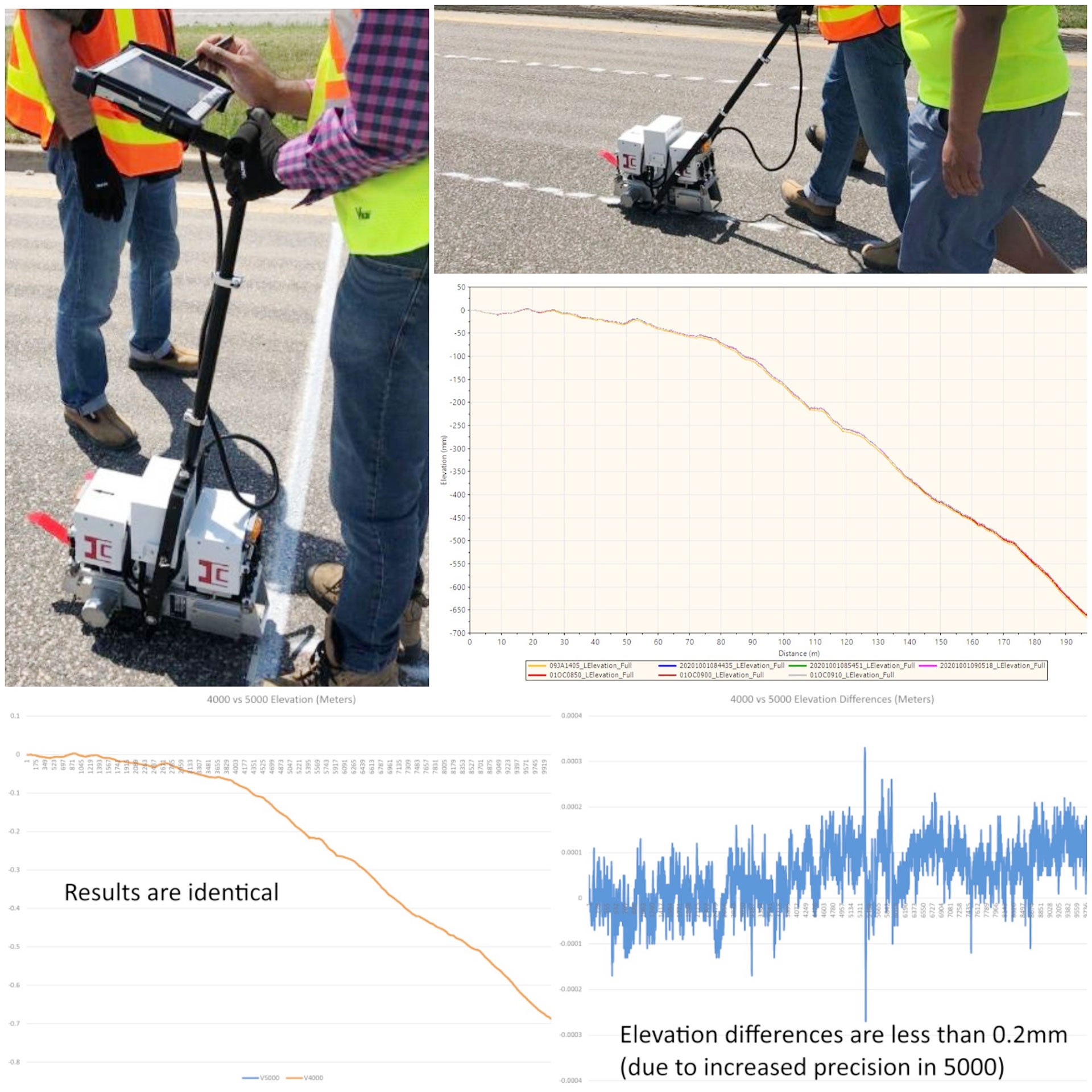

• 필터링되지 않은 실제 고도 프로필 제공
• 교정을 영구적으로 저장
• 여러 거칠기 지수(IRI, PI, RN) 보고
• 데이터 수집 16시간
• 내구성과 내후성 보장
• .PPF, .ERD 및 .PRO 파일을 생성

사양

• 방식 : 반자동
• 장치 : 다축 경사계, 광학 인코더 1개, 온도 센서 1개
• 휠 간격 설정 : 0.250m – 0.300m – 0.3048m
• 고품질 프로파일 처리 : IRI, 중파장 및 장파장에서 99.9% 이상의 반복성을 제공
• 일정한 간격(mm)의 데이터 샘플링 : 고정밀 버터워스 필터링 및 노이즈 제거
• 샘플링 속도 : 1000 samples/sec; 900 samples/m; 1.1mm/sample
• 샘플 간격 : 1 mm
• 데이터 수집 속도 : 2km/hr(1.25mi/hr) ~ 4km/hr(2.5mi/hr)
• 데이터 기록 속도 : 1 mm
• 정적 해상도 : 0.0019mm
• 프로파일 정확도 : +/- 2mm / 5m
• 작동 온도 : 0 ~ 50°C
• 무게 : 20.4kg
• 크기 : (W)254mm x (L)482mm
• 배터리 : 2 x 12 Ahr(12Vdc), 외부 충전기(제공)
• 배터리 수명 : 모터 드라이버 연결없이 16시간
• 계산된 거칠기 지수 : IRI, RN(PRI, RI
• 계산된 바닥 품질 지수 : FF, FL
• 데이터 필터 : 버터워스 및 이동 평균 필터를 포함하여 사용자가 선택할 수 있는 디지털 필터
• 데이터 형식 : 원시 데이터(전용 바이너리), 텍스트 형식(ERD), ASTM/FHWA(ProVAL PPF), Texas DoT(PRO), 거칠기 지수, 그래픽 프로필, 표 형식 데이터 목록(총 14개 형식)
• 데이터 출력 : USB, ICC SurPRO 유틸리티 소프트웨어를 사용하여 SurPRO와 호환성 유지, 출력은 ProVAL과 호환
